非常放送・カットリレー付コンセント
非常放送設備が起動した時にＢＧＭやカラオケ装置などの音響設備が自動的に停止する措置が施されていることがあります。

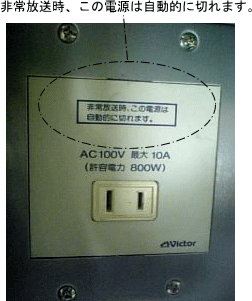

これは、ＢＧＭやカラオケ装置の電源を下図のような専用のコンセントから供給させることで可能になります。

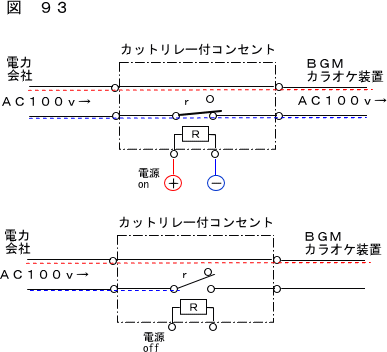

カットリレー付コンセントにはリレーが内蔵されて図９３のように結線されているものと思われます。

（図　９３）上の図ではリレーＲに電圧が加わって接点ｒが閉じるため、電力会社から供給されたＡＣ１００ｖがＢＧＭ、カラオケ装置などに供給されます。
下の図ではリレーＲに電圧が加わらないので接点ｒが開き、電流が遮断されＢＧＭ、カラオケ装置などの電源が切れる仕組みです。

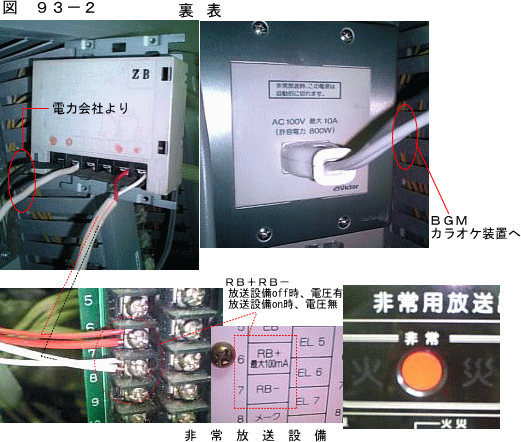

図　９３−２の放送設備にはＲＢ＋、ＲＢ−という端子があります。この端子は非常放送設備が待機中には電圧が出力され、自火報連動時など起動ボタンが押された時には電圧が遮断されます。図のように結線されることにより非常放送起動時にＢＧＭやカラオケ装置の電源が切れるようになります。
※RB+、ＲＢ−に赤、白が２本ずつ結線されているのはカットリレー付コンセントが他の場所に複数設置されているからです。
