受信機の設定
・空き回線設定

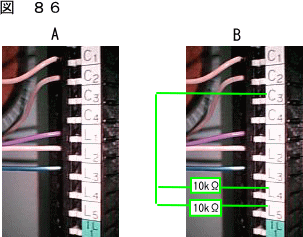

５回線の受信機で３回線しか使用しないときは２回線（L4、L５）が空き回線になります。以前の受信機では図８６のBのようにCとLの間に終端抵抗を接続して受信機の断線表示を消しています。しかし最近の受信機ではほとんどの場合図８６のAのように空き回線に何も結線されていないままの状態であるのがほとんどです。これは受信機をL４とL５は使用しませんと「設定」したからです。

設定の方法（ホーチキ製の例）

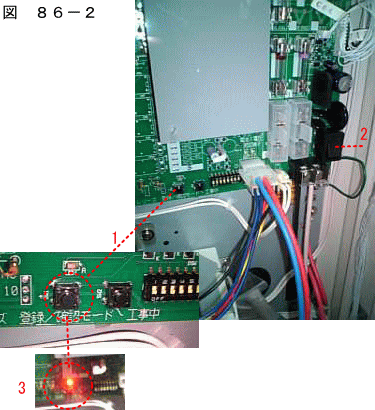

図　８６−２
１、受信機内部の「登録/確認モード」を押しながら
２、受信機電源を入れる。
３、登録/確認モードの上のランプが点灯する。（受信機が登録/確認モードに切り替わった表示）

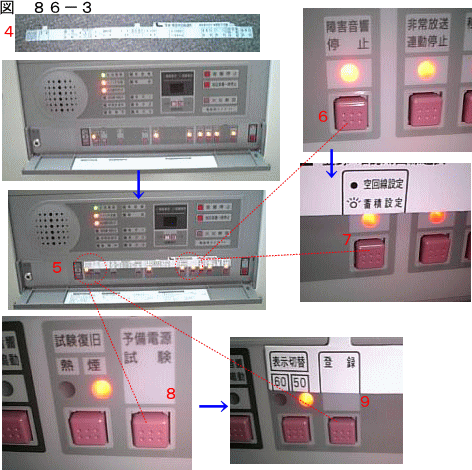

図　８６−３
４、受信機付属の設定用紙を
５、受信機の表面に合わせる
６、「障害音響停止」スイッチが
７、「空き回線設定」スイッチに
８、「予備電源試験」スイッチが
９、「登録」になります。

「空き回線設定」スイッチを押し
１０、回線選択スイッチで空き回線（L4）を選択して表示させ
「登録」スイッチを押します。
他にも空き回線があれば（L5）を選択して表示させ
「登録」スイッチを押します。

受信機の電源を切り再度電源を入れると通常の監視状態になります。
